Una instalación de autoconsumo fotovoltaico conectada a la red genera parte de la electricidad que consumes en tu vivienda o negocio. Sigues conectado a la red y sigues teniendo suministro cuando tu instalación no genera, por ejemplo de noche, pero la cantidad de energía que necesitas comprar se reduce. Esto es distinto de un sistema fotovoltaico aislado, pensado para lugares sin acceso a la red, que sí tiene que cubrir el consumo por sí solo.

Estos son los elementos que forman una instalación conectada a red y la función de cada uno.

Estructura de soporte

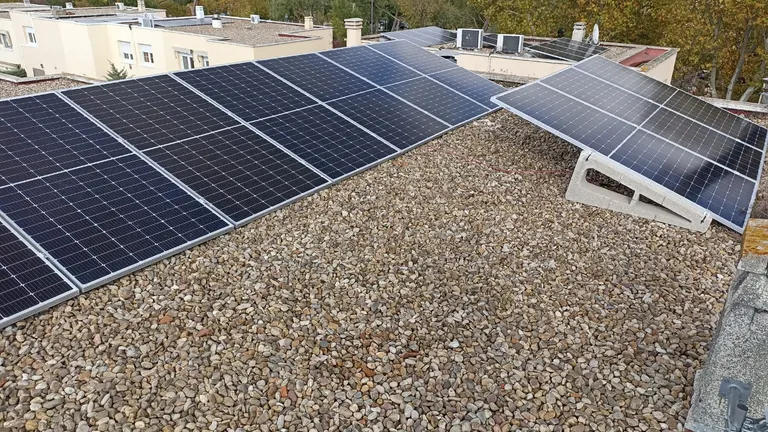

Es la que fija los paneles solares a tu tejado o al terreno. Suele fabricarse en aluminio anodizado, un material que ofrece buena resistencia a la corrosión y a la intemperie. El tipo de estructura cambia según la cubierta: no es lo mismo un tejado inclinado de teja que una cubierta plana, donde los paneles se instalan con una inclinación propia sobre una bancada.

Placas solares fotovoltaicas

Son las encargadas de convertir la radiación solar en electricidad. Van colocadas sobre la estructura de soporte, y el número de placas depende principalmente de tu consumo, del espacio disponible y de la orientación de tu cubierta.

Instalación eléctrica de corriente continua (DC)

Es el tramo que va desde los paneles, en el tejado, hasta la entrada del inversor. Usa cableado específico para corriente continua e intemperie, e incorpora elementos de protección: fusibles, interruptor magnetotérmico, supresor de sobretensiones transitorias e interruptor general. Parte de estas protecciones pueden venir integradas en el propio inversor.

El inversor

Convierte la corriente continua que generan los paneles en corriente alterna, compatible con la que usan los aparatos de tu vivienda y con la propia red eléctrica. Tiene que estar dimensionado según la intensidad y la potencia de tu instalación concreta. La mayoría de los inversores actuales permiten consultar en tiempo real cuánta energía se está generando, a través de una aplicación para móvil, tablet u ordenador.

Instalación eléctrica de corriente alterna (AC)

Va desde la salida del inversor hasta el punto de conexión con la red eléctrica de tu compañía distribuidora. Al igual que el tramo de continua, tiene que estar protegida: fusibles, interruptor magnetotérmico, interruptor diferencial, supresor de sobretensiones transitorias e interruptor general.

El contador bidireccional y la compensación de excedentes

El contador inteligente estándar actual ya mide en las dos direcciones: la energía que tomas de la red y la que tu instalación vierte a ella cuando generas más de lo que consumes en ese momento. No hace falta instalar un contador adicional.

Esa medición en ambos sentidos es la que permite aplicar la compensación simplificada de excedentes, regulada por el Real Decreto 244/2019, en instalaciones de hasta 100 kW conectadas en baja tensión: la energía que viertes a la red se descuenta de la que consumes dentro del mismo periodo de facturación. No es una cuenta que se acumule sin límite de un mes a otro, y no cubre la parte fija de potencia de la factura, pero reduce la parte de energía consumida cuando tu instalación no está generando.

Si quieres saber qué componentes necesita tu instalación y cómo se aplicaría la compensación de excedentes a tu consumo, pide un estudio gratuito con tu factura de la luz.
